- Recente Projecten - Bilthoven 1042
Joos van Clevelaan te Bilthoven.
April 2020
Onlangs hebben wij EconVice Nederland in Bilthoven een oude Brink (bj 2003) luchtverwarmer type B-10 SWB HR + AO-Smith gasboiler vervangen door een indirect gestookte luchtverwarmer van Brink in combinatie met een nieuwe Brink HRE combiketel.

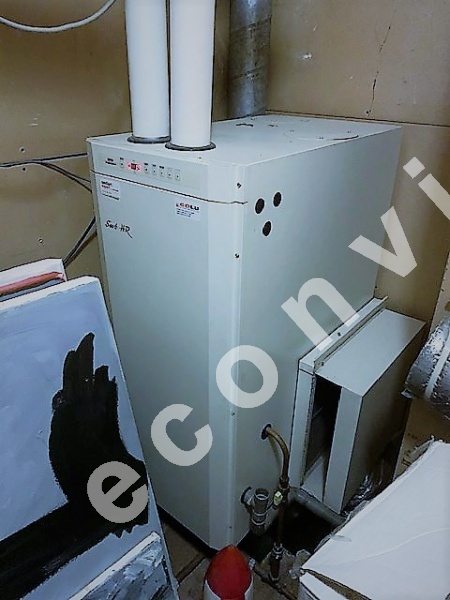

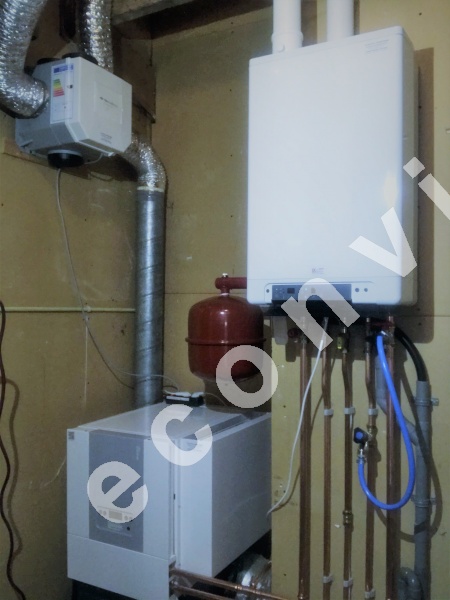

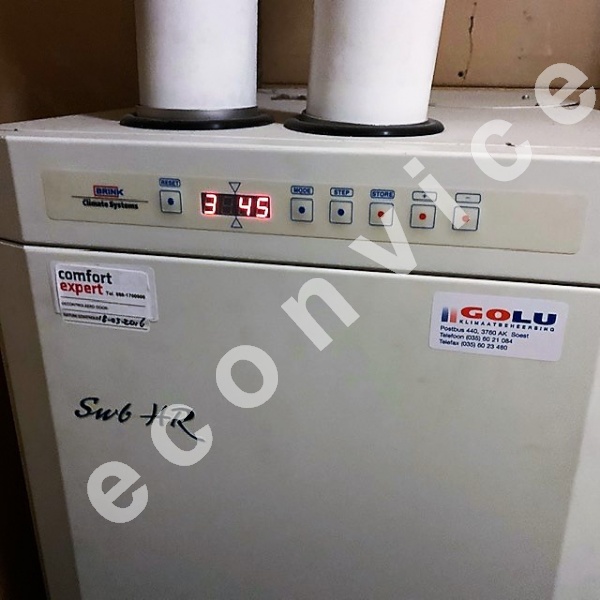

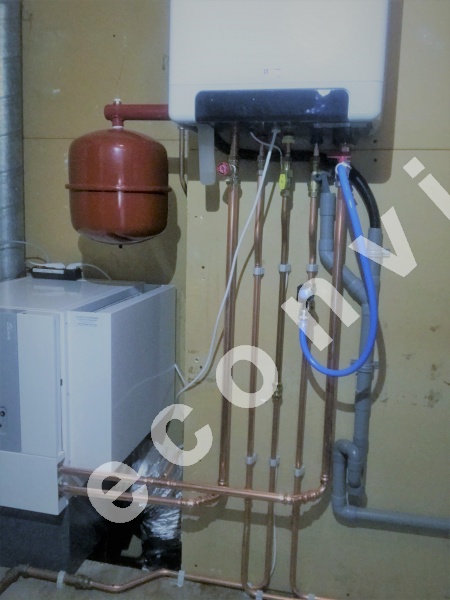

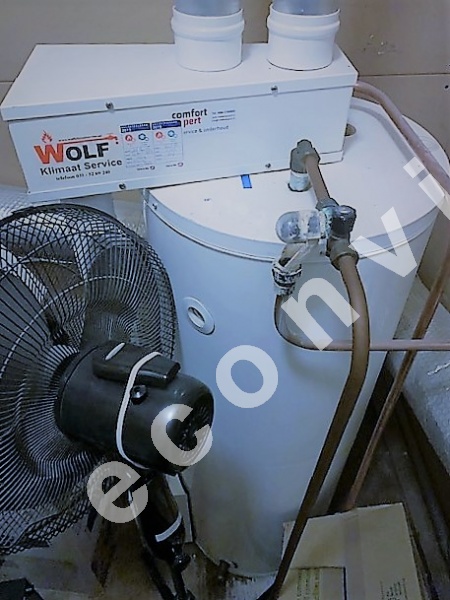

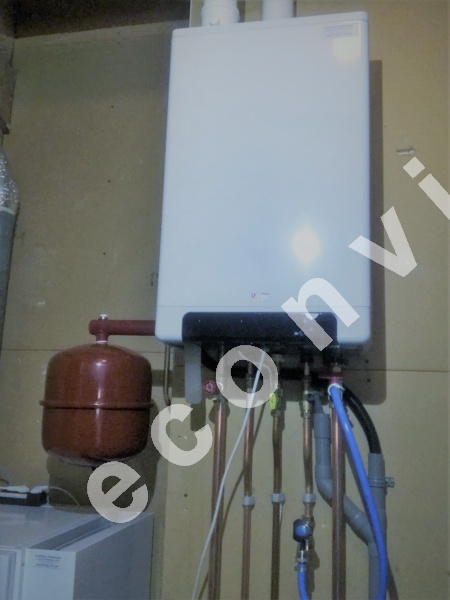

In de oude situatie stond er een oude Brink B-10 SWB HR-serie luchtverwarmer en een AO-Smith gasboiler in stookruimte 1e verdieping.De nieuwe Brink Elan 10 2.0 luchtverwarmer is op de oude plaats van de Brink B-10 SWB HR -serie geplaatst. De nieuwe Brink combiketel die er voor de gasboiler in de plaats is gekomen is aan de wand naast de nieuwe Elan 10 2.0 luchtverwarmer, de waterleidingen zijn verplaatst en aangesloten op de Brink HRE 36/30 CW-5 combiketel.
De nieuwe Brink Elan luchtverwarmer is indirekt gestookt.
De Brink Elan 10 2.0 luchtverwarmer wordt door de nieuwe Brink HRE 36/30 CW-5 cv-zijdig aangestuurd, deze combinatie werkt perfect en zorgt voor een aangename comfortabele warmte in de woning d.m.v. de modulerende regeling van de cv- combiketel en de temperatuurgestuurde systeemventilator van de BRINK Elan 10 2.0 luchtverwarmer.
Een groot en extra voordeel voor u is dat deze Brink HRE CV-ketel dubbel Hoogrendement heeft van zowel op verwarming als op warm water. Vandaar dubbel HR. Het geheim daarvan schuilt in de unieke dubbele twee-in-één warmtewisselaar. Deze warmtewisselaar zorgt voor minimaal warmteverlies en een optimale warmteoverdracht. Het cv-water en het koude tapwater stromen rechtstreeks door de warmtewisselaar, zodat de rookgassen maximaal afkoelen en de condensatiewarmte optimaal wordt benut.
Het ongekende hoge rendement van de Brink HRE cv-ketel verzekerd u ook in combinatie met de Brink Elan van een zuinige werking, jaar na jaar.
Daarnaast draagt de zuinige werking van de Brink HRE-cv ketel bij aan de zorg van het milieu, en tevens is de Brink HRE cv-ketel onderhoudsvriendelijk. Alle onderdelen van het toestel zijn eenoudig via de voorkant te bereiken.

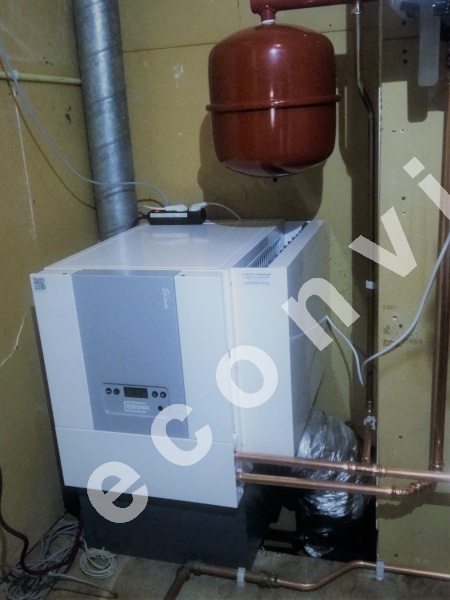

De Elan 10 2.0 is een zeer geavanceerde luchtverwarmer waarbij in het bijzonder aandacht is besteed aan een minimaal energieverbruik. Hieraan dragen de diverse elektronische regelingen en de elektronisch geregelde gelijkstroom systeemventilator bij.
Door het toepassen van een gelijkstroom motor in de systeemventilator zal zelfs bij lage toerentallen van de motor het elektrisch rendement hoog blijven. Een besturingsunit met een microprocessor regelt en controleert de veilige werking van het toestel. De systeemventilator zal traploos meer of minder lucht transporteren, afhankelijk van de uitblaastemperatuur van het toestel, welke continue wordt gemeten door de systeemtemperatuurvoeler.
De systeemtemperatuurvoeler is onder de warmtewisselaar geplaatst. De installateur kan de maximale en minimale luchthoeveelheid instellen met het bedieningspaneel van het toestel even als een luchthoeveelheid voor free-koeling.
De elektronische regeling in de systeemventilator zal er voor zorgdragen dat de ingestelde luchthoeveelheid gehandhaafd blijft, tot de druk in de
luchtkanalen een ingesteld maximum bereikt.

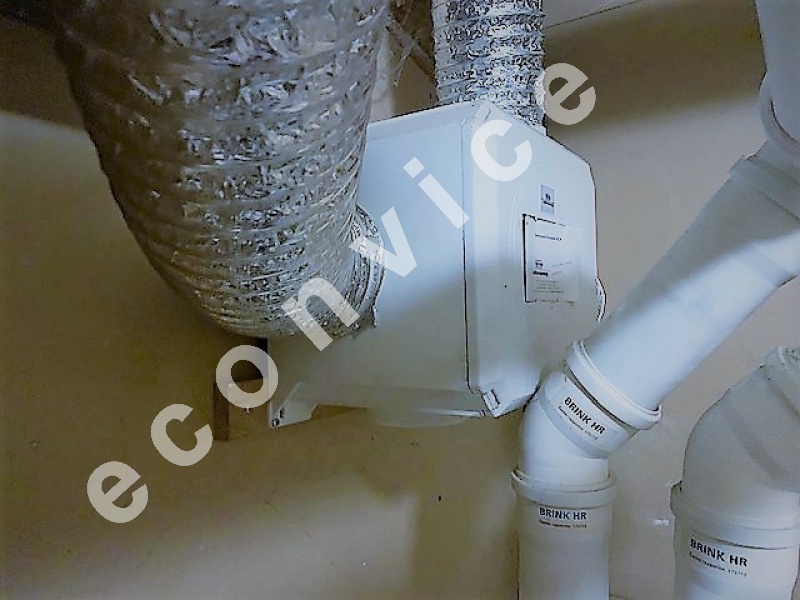

Tevens is de Brink ventilatie-unit vervangen, deze was uit balans en had veel lawaai en is vervangen door een nieuwe Itho mechanische ventilatie-unit.

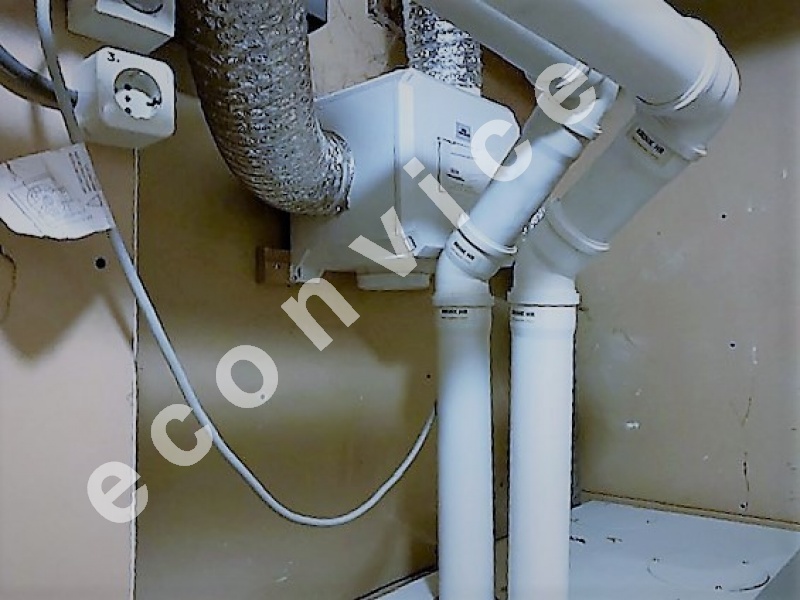

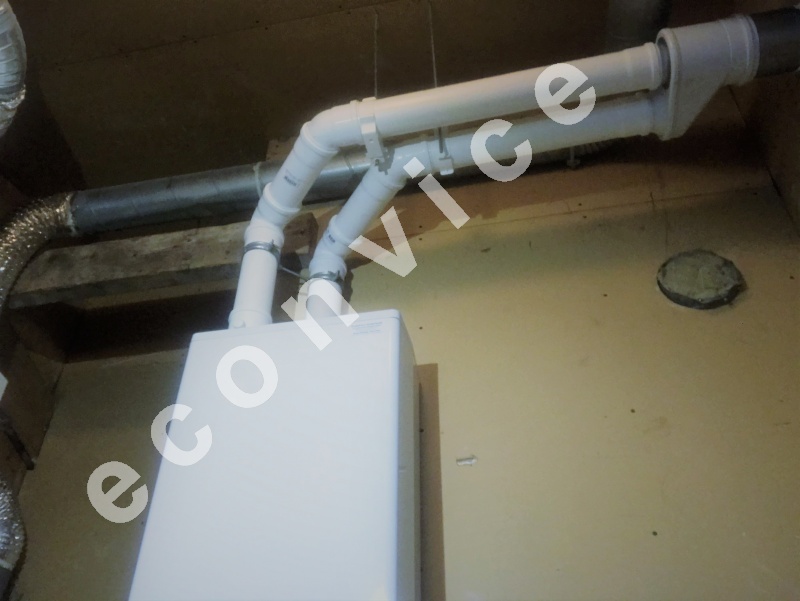

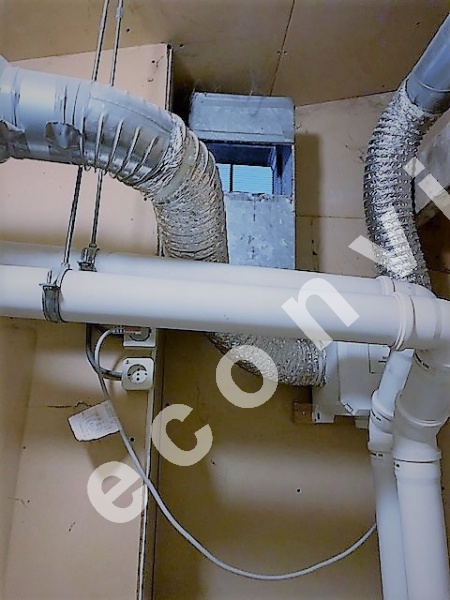

Op de foto's kunt u de oude en de nieuwe situatie bekijken.
Door op de foto te klikken wordt deze vergroot weergegeven.
