Luchtverwarmming met TopKoeling Binnenhof te Etten-Leur.

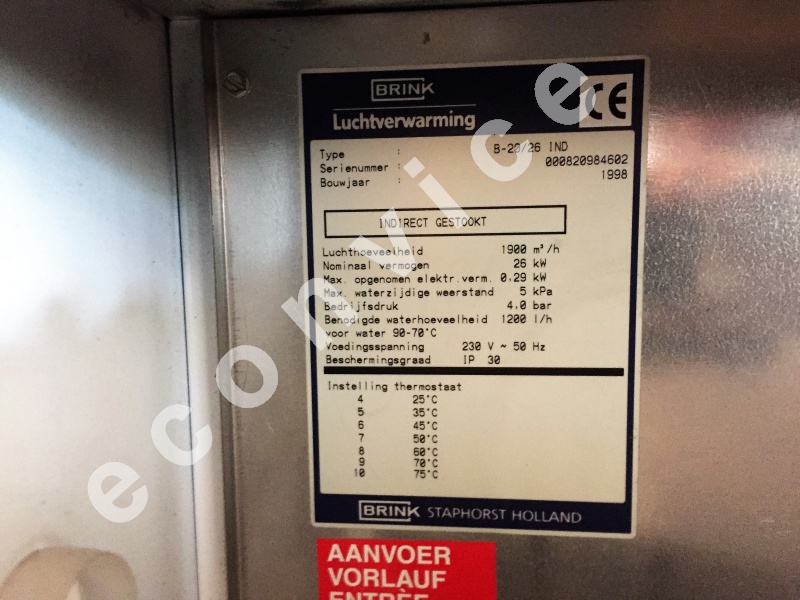

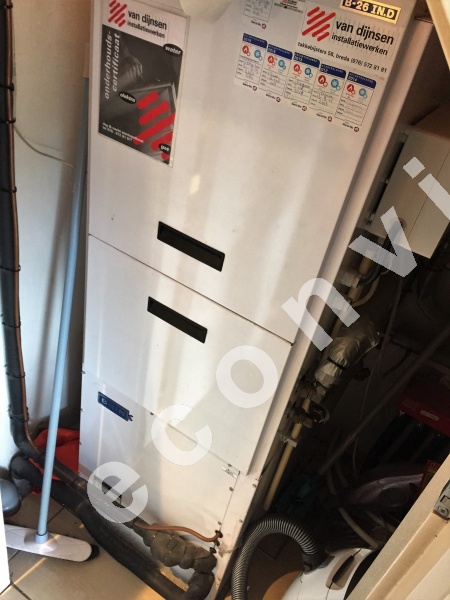

Onlangs hebben wij EconVice Nederland in Etten-Leur Noord Brabant een oude Brink luchtverwarmer type B-26IN (indirectgestookt) vervangen door een nieuwe Elan 25 2.1 indirect gestookte luchtverwarmer van Brink Climate Systems in combinatie met Brink TopKoeling.

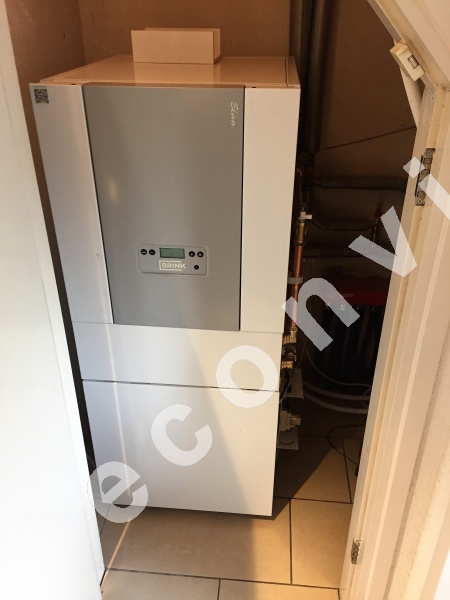

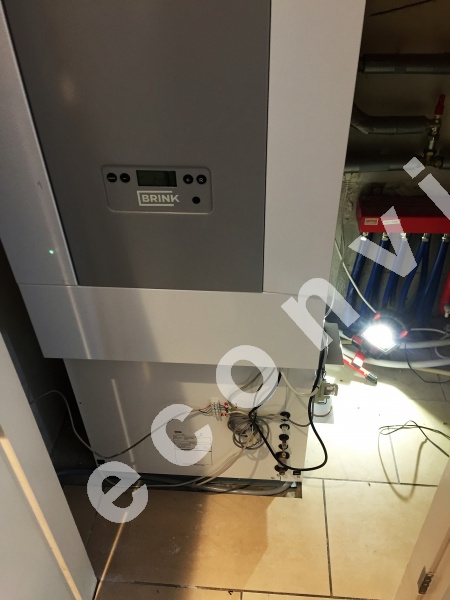

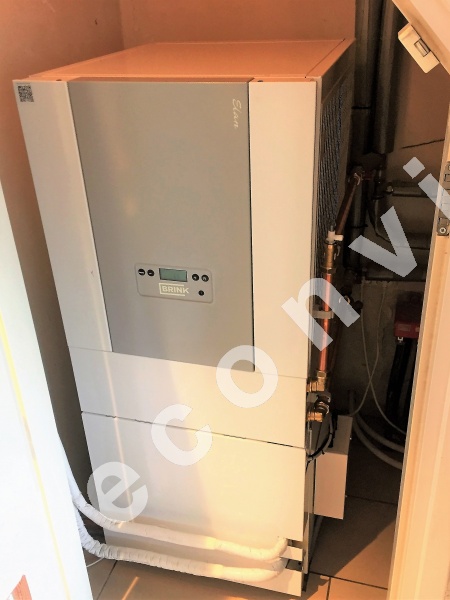

Brink Elan 25 2.1 Indirect gestookte luchtverwarmer;De nieuwe Brink Elan 25 2.1 luchtverwarmer is op de oude plaats van de Brink B-26IN -serie geplaatst.
De nieuwe Brink Elan luchtverwarmer is een indirekt gestookt toestel.

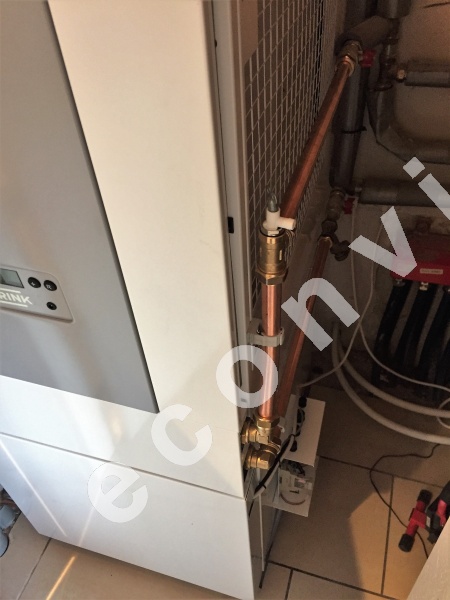

De Brink Elan 25 2.1 luchtverwarmer wordt door de bestaande Nefit Topline met voorraadboiler cv-zijdig aangestuurd, deze combinatie werkt perfect en zorgt voor een aangename comfortabele warmte in de woning d.m.v. de temperatuurgestuurde systeemventilator van de BRINK Elan 25 2.1 luchtverwarmer.
De Elan 25 2.1 is een zeer geavanceerde luchtverwarmer waarbij in het bijzonder aandacht is besteed aan een minimaal energieverbruik. Hieraan dragen de diverse elektronische regelingen en de elektronisch geregelde gelijkstroom systeemventilator bij.

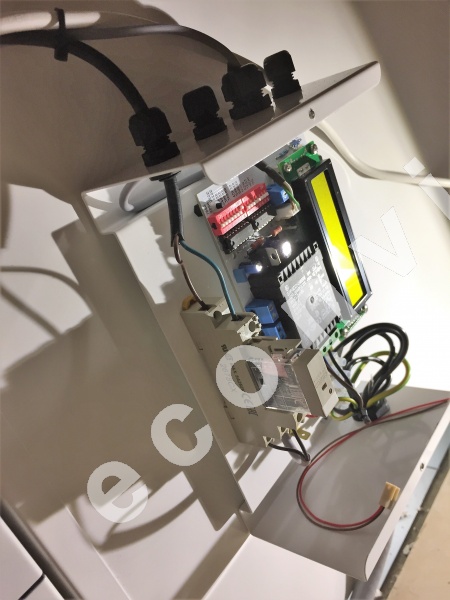

Door het toepassen van een gelijkstroom motor in de systeemventilator zal zelfs bij lage toerentallen van de motor het elektrisch rendement hoog blijven. Een besturingsunit met een microprocessor regelt en controleert de veilige werking van het toestel. De systeemventilator zal traploos meer of minder lucht transporteren, afhankelijk van de uitblaastemperatuur van het toestel, welke continue wordt gemeten door de systeemtemperatuurvoeler.
De systeemtemperatuurvoeler is onder de warmtewisselaar geplaatst. De installateur kan de maximale en minimale luchthoeveelheid instellen met het bedieningspaneel van het toestel even als een luchthoeveelheid voor free-koeling.
De elektronische regeling in de systeemventilator zal er voor zorgdragen dat de ingestelde luchthoeveelheid gehandhaafd blijft, tot de druk in de
luchtkanalen een ingesteld maximum bereikt.
Brink Topkoeling
Het comfort en de leefbaarheid in een woning worden voor een groot deel bepaald door schone lucht en een aangename temperatuur. Zeker in de zomer kan dat nog wel eens
problemen opleveren. De temperatuur in huis wordt juist dan in belangrijke mate beïnvloed door de buitentemperatuur en de instraling van de zon. Iets dat al snel kan leiden tot onaangename warmte.
Luchtverwarming van Brink in combinatie met topkoeling is de comfortabele oplossing voor dit probleem. Want waarom wel airconditioning op het werk en in de auto, maar niet in huis? Terwijl we daar het grootste deel van de dag doorbrengen
Luchtverwarming met Topkoeling;
Door de combinatie van luchtverwarming met topkoeling wordt tijdens warme zomerdagen ook overdag frisse en koele lucht in de woning gebracht. Luchtverwarmingssystemen met de Brink luchtverwarmers Allure zijn snel en eenvoudig uit te breiden met topkoeling. Hiervoor is een complete set leverbaar met een koelblok, een condensingunit en een montageset. Bijkomend voordeel is dat de regeling van de koelinstallatie bij het toestel volledig is geïntegreerd.
Dankzij dit systeem houdt u ook 's zomers op uiterst comfortabele wijze het hoofd koel.
Het systeem in werking;
Voor een optimale beheersing van het binnenklimaat moet gedurende de zomer en de winter de temperatuur van de lucht kunnen worden geregeld. In de winter kan men de mate van temperatuurverhoging regelen met het luchtverwarmingssysteem. In de zomer zal, wanneer ventileren van de ruimten niet meer voldoende is, de temperatuur verlaagd moeten worden. Met de combinatie van een luchtverwarmingssysteem en een Brink koelset is het mogelijk zowel in de zomer als in de winter de binnentemperatuur op de juiste waarde te regelen. Een
Brink koelset bestaat uit:

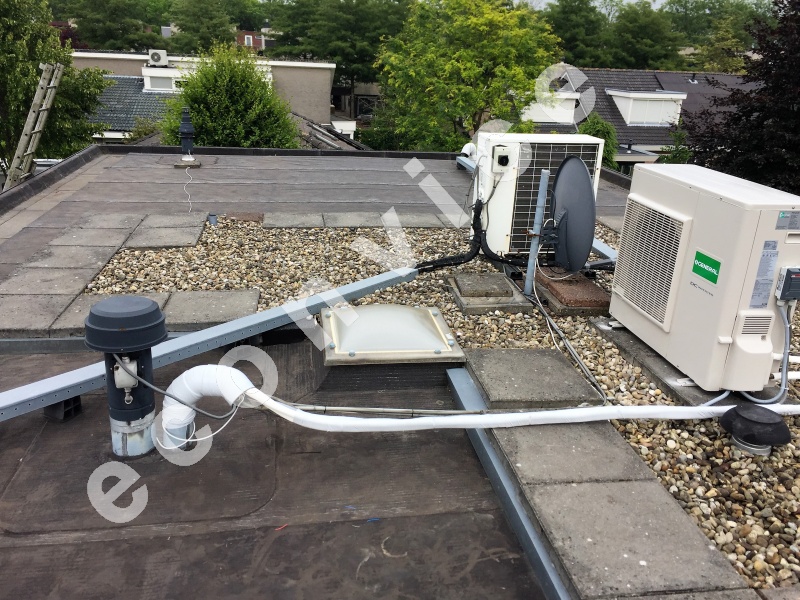

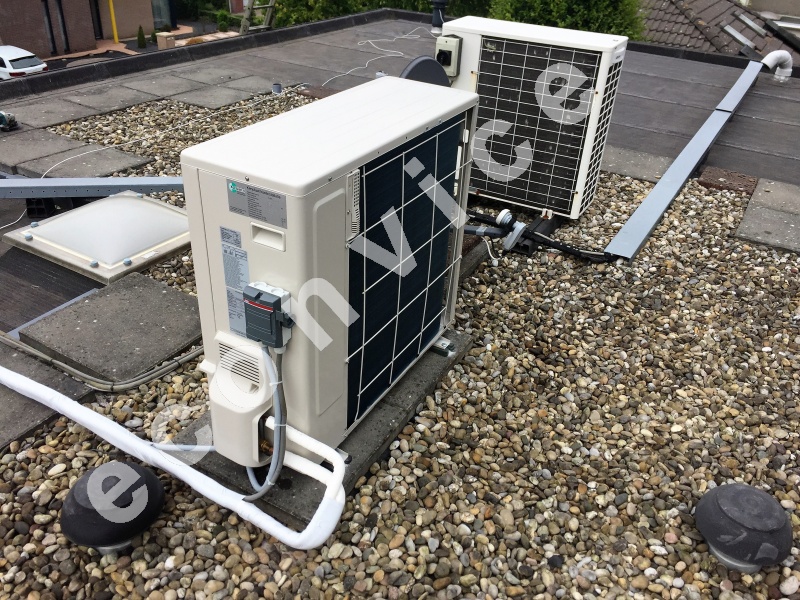

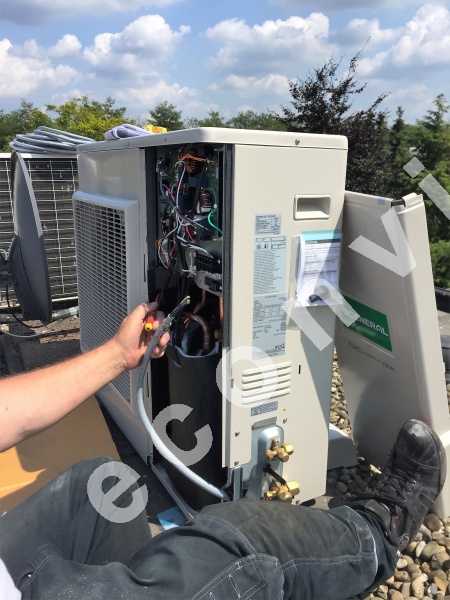

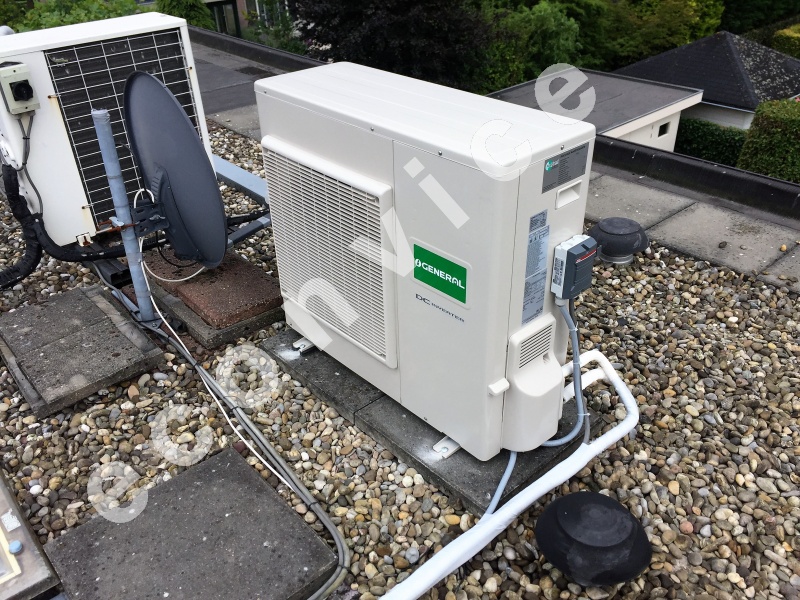

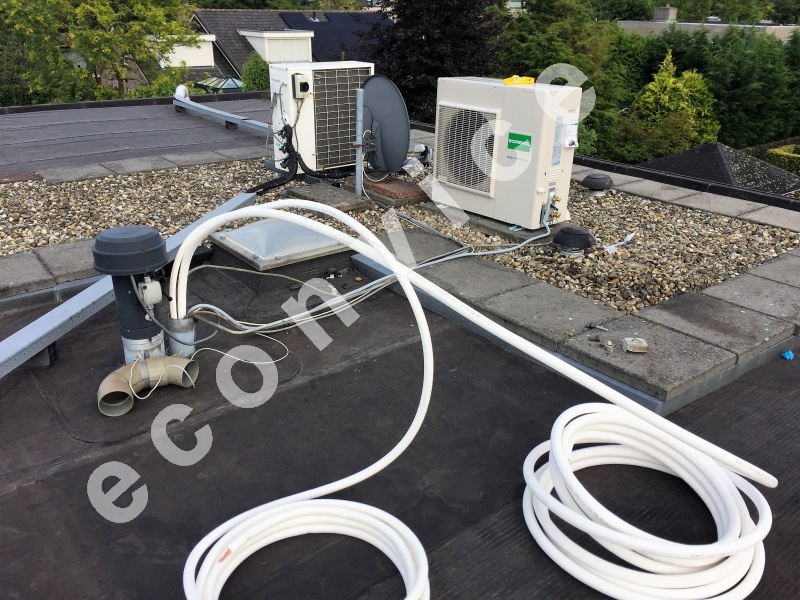

Een luchtgekoelde condensingunit, een verdamper/ koelblok en een interface. De condensingunit bevat o.a. de compressor en condensor en is alleen geschikt voor buiten opstelling i.v.m. luchtgekoelde condensor.
Het koelblok, welke de verdamper bevat, wordt bij een onderuitblazende Elan 25 2.1 onder de luchtverwarmer geplaatst
Dit systeem van een gescheiden condensingunit en koelblok noemt men een split-koelsysteem.
Koeltechnische werkzaamheden mogen alleen door een STEK erkende monteur worden uitgevoerd!

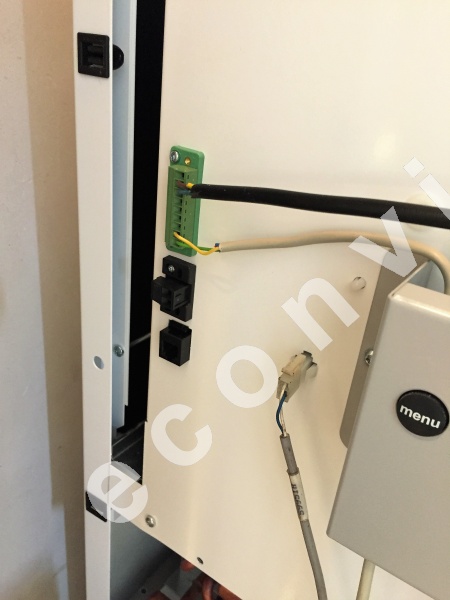

De Elan 25 2.1 is elektrisch zodanig voorbereid dat het aansluiten van de koeling op eenvoudige wijze kan geschieden.
Milieu vriendelijk koelen;
Als koelmiddel wordt het milieuvriendelijke R41O A toegepast.
Bovendien voldoet Brink aan de bepalingen zoals die zijn vastgelegd door de STEK (Stichting Energieregeling voor uitoefening van het Koeltechnische installatiebedrijf).

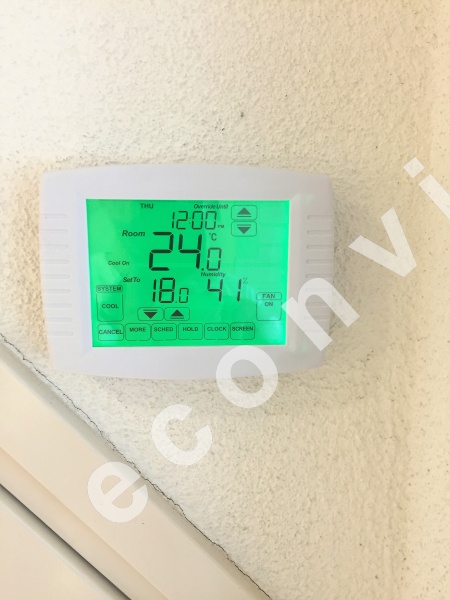

Chronotherm klokthermostaat;
De kamerthermostaat heeft uitgebreide programmeerfuncties.
Deze thermostaat is speciaal geschikt voor verwarmen en koelen (aan/uit)
- Vanaf de klokthermostaat kan ook de optie koeling (indien aanwezig) worden ingeschakeldDe standaard ingestelde koeltemperatuur is 24°C. Is het warmer in de ruimte, dan is de koeling actief, de condensingunit is ingeschakeld en op het display is ook een koelsymbool zichtbaar.
- Wordt of is het kouder in de ruimte dan de ingestelde 24°C, wordt de condensingunit uitgeschakeld.
- Bij ingeschakelde koeling is het ook mogelijk de ingestelde temperatuur tijdelijk of handmatig te verhogen.
- De luchtverwarmer zal bij ingeschakelde koeling nooit kunnen verwarmen.
Het opgenomen elektrische vermogen is laag door toepassing van gelijkstroom- ventilatoren.
Deze ventilatoren hebben onder alle gebruiksomstandigheden een hoog energetisch rendement.
Luchthoeveelheden Brink Elan 25 2.1;
Op de Elan 25 2.1 kunnen drie luchthoeveelheden worden ingesteld:
- Een minimale luchthoeveelheid die altijd zorgt voor voldoende ventilatie in de woning.
- Een maximale luchthoeveelheid die noodzakelijk is bij een maximale warmtevraag.
- Een luchthoeveelheid voor koeling.

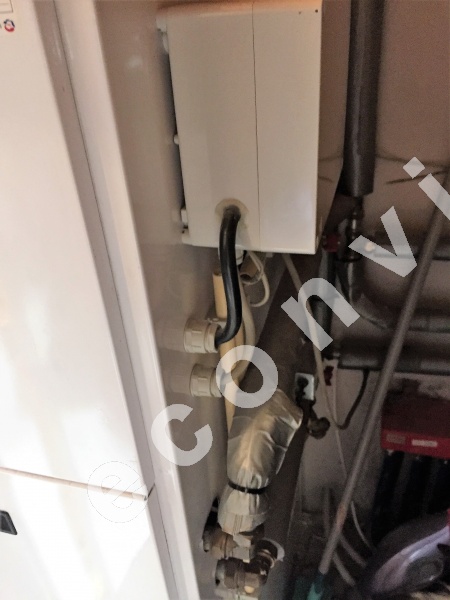

Op de foto's kunt u de oude en de nieuwe situatie bekijken.
Door op de foto te klikken wordt deze vergroot weergegeven.
